FR301A型红外扫描测温系统是一种完全由计算机操作、全部数字化处理的智能化测温系统,该设备可长期不间断地实时监控物体表面(通常包括水泥回转窑胴体,玻璃生产线、钢板生产等)温度。用于水泥回转窑时,中控人员可直观观察回转窑的表面温度及其变化趋势,并通过软件分析,间接掌握窑内结皮和结圈的情况,以便厂家及时采取有效措施,防止窑衬和窑胴体的损坏,提高回转窑的运行效率,实现回转窑的经济运行,延长窑体的安全运转周期。

名称:红外扫描测温系统
可在线通过咨询了解详情

通过以下按钮进入下一步
  • 详情
  • 评价

FR301A型红外扫描测温系统是一种完全由计算机操作、全部数字化处理的智能化测温系统,该设备可长期不间断地实时监控物体表面(通常包括水泥回转窑胴体,玻璃生产线、钢板生产等)温度。用于水泥回转窑时,中控人员可直观观察回转窑的表面温度及其变化趋势,并通过软件分析,间接掌握窑内结皮和结圈的情况,以便厂家及时采取有效措施,防止窑衬和窑胴体的损坏,提高回转窑的运行效率,实现回转窑的经济运行,延长窑体的安全运转周期。

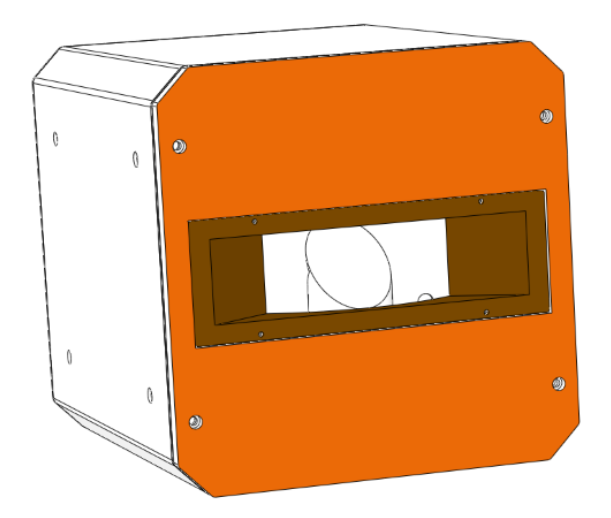

系统由红外扫描头、电源/信号处理箱、窑同步传感器、窑测速传感器、轮带位移传感器、工控机、INFRALAB分析软件、打印机及安装配套部件组成。



系统安装示意图

特点:红外扫描测温系统采用先进的非接触式测温,速度快,寿命长。它解决了由于回转窑的运行造成的测温困难的难题。在高速计算机的帮助下、通过功能强大的实时温度图像分析系统,操作人员可准确地了解窑体表面温度分布信息,一旦出现异常情况,及时采取防护措施,保证生产安全运行。

相比较以往型号及国内外其它厂家产品,FR301A具有以下特点:

1、扫描频率可调,适应性广。可调频率在10Hz50Hz,可适应目前国内大部分高速窑炉,同时也适用玻璃和钢材生产线。

2、最新数字压缩算法的高速485通讯。目前工业现场应用最广泛的仍旧是较老的485通讯方式,但由于红外扫描测温系统数据量很大,国内外厂家普遍采用了缩减采样点、抽掉数据点、以及其它的会损失测温精度和成像质量的方法。本系统采用了特有的数字压缩算法,在保证数据精度和实时性的同时,兼容485通讯模式。

3、简化的数据接口。采用USB2.0高速接口,标准统一了,产品兼容性强、可以热拨,调试维护、更换方便,费用不到非标采集卡的10%

4、测温精度高。系统采用先进的MCT传感器以及新的模拟电路处理技术,有效拟制了外界干扰信号,并采用了先进的防护隔离措施。保证了测量精度,实现了在全量程范围内的+-1度的温度精度。


系统软件主界面

技术参数

           测温范围            100℃~600℃,50℃~550℃

           精度               读数的±1%

           光学分辨率(90%能量响应) 256∶1

           光学分辨率(50%能量响应) 300∶1

           响应波长            3.5μm ~4.0μm

           系统预热时间          2min

           探测器类型           汞(Hg)镉(Cd)碲(Te)

           每线测量点           800(实测1600点,发送800点)

           扫描速度            20Hz (可调至10~50Hz)

           扫描角度             90°(新型号中可调,依型号不同)

           标准焦距            无限远

           扫描电机平均故障间隔时间  40,000H

           供电电源            170~264VAC

           环境温度            -20到+40度

           尺寸               380×210×380mm
